        MJK-Y型Φ81-90mm圓柱形開瓣模具系列上海新諾(非標定制)

        產品時間:2020-12-14 03:05:19

        簡要描述:

        一、模具概述: 圓柱形開瓣模具又稱為易退模組合型模具, 也是實驗室比較常見的壓片模具, 一般是由三個內芯組合成一個圓柱形腔體,該腔體直徑尺寸即是粉末樣品壓制成型后的尺寸,后通...

        詳細介紹

        一、模具概述:

        圓柱形開瓣模具又稱為易退模組合型模具,也是實驗室比較常見的壓片模具,一般是由三個內芯組合成一個圓柱形腔體,該腔體直徑尺寸即是粉末樣品壓制成型后的尺寸,后通過圓形套筒把三個內芯套住固定為一個整體。壓制完成后,通過快速拆解模具套筒即分離三個內芯,壓制的粉末樣品直接取樣,無需經過脫模環節,避免脫模過程中對樣品二次沖擊導致的樣品斷裂斷層或破損。開瓣模具主要用于壓制一些不易成型或不易退膜的粉末樣品。配合壓片機使用,可將溴化鉀(KBr)、氯化鈉(NaCl)、二氧化硅(SiO?)、氧化鋁(Al?O?)、氧化鋯(ZrO2)等各種粉末材料壓制成型,并制作出各種圓形試片、柱體或其他形狀進行科學分析研究;現已廣泛應用于科研、教學、催化、檢測、制藥、化工以及新材料研發等各個領域,可替代同類進口產品。



        選型指南:圓柱形開瓣模具屬于實驗室耗材,一般由模具底座、模具內芯(三個瓣)、模具套筒、模具壓桿、模具墊片和模具退膜套等六部分組成,接受非標定制各種規格,貨期一般為3-20天。常用模具尺寸在Φ3-Φ40mm之間,規格有:Φ3、Φ5、Φ6、Φ7、Φ8、Φ10、Φ12、Φ12.7、Φ13、Φ15、Φ18、Φ20、Φ25、Φ30、Φ32、Φ35、Φ40、Φ100mm等。



        二、主要技術指標:

        模具名稱

        MJK-Y型 圓柱形開瓣模具(Ф81-Ф90mm)

        模具規格

        Ф81,Ф82,Ф83,Ф84,Ф85,Ф86,Ф87,Ф88,Ф89,Ф90mm等

        成型樣品實圖

        新諾模具壓制試樣圖

        壓制樣品形狀

        圓形薄片、圓柱體

        模具材質

        合金工具鋼 Cr12MoV

        模具壓頭硬度

        HRC60-HRC62

        模具腔體深度

        60mm

        模具組成結構

        底座,內芯,套筒,壓桿、墊片,退膜套

        制樣尺寸

        Ф70mm

        Ф80mm

        Ф90/Ф100mm

        對應外形尺寸

        Ф153×180mm

        Ф180×180mm

        /

        模具重量

        30kg

        30kg

        /

        壓強計算公式

        油缸的面積/模具的面積×壓力表讀數=模具的實際承受壓強(Mpa)

        友情提示

        非標定制!以上指標僅供參考,可根據客戶需求定制各種規格、形狀、材質的模具

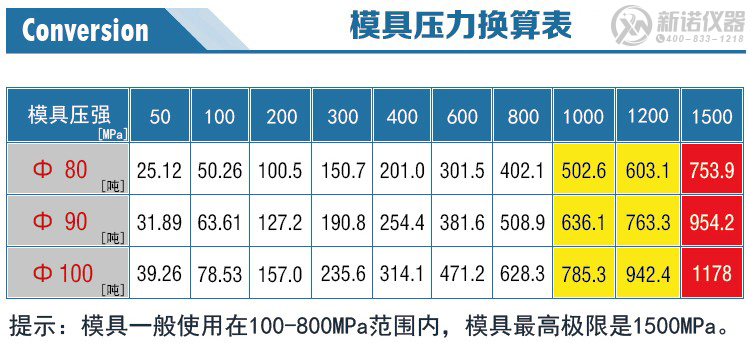

        新諾模具壓力換算表

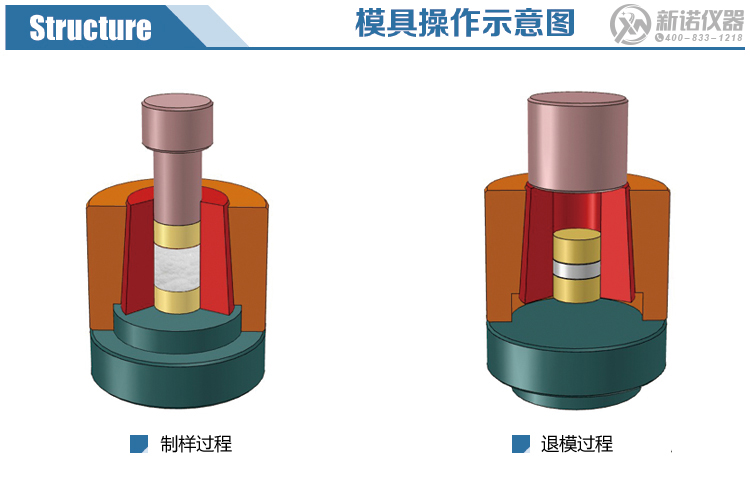

        新諾開瓣模具操作示意圖

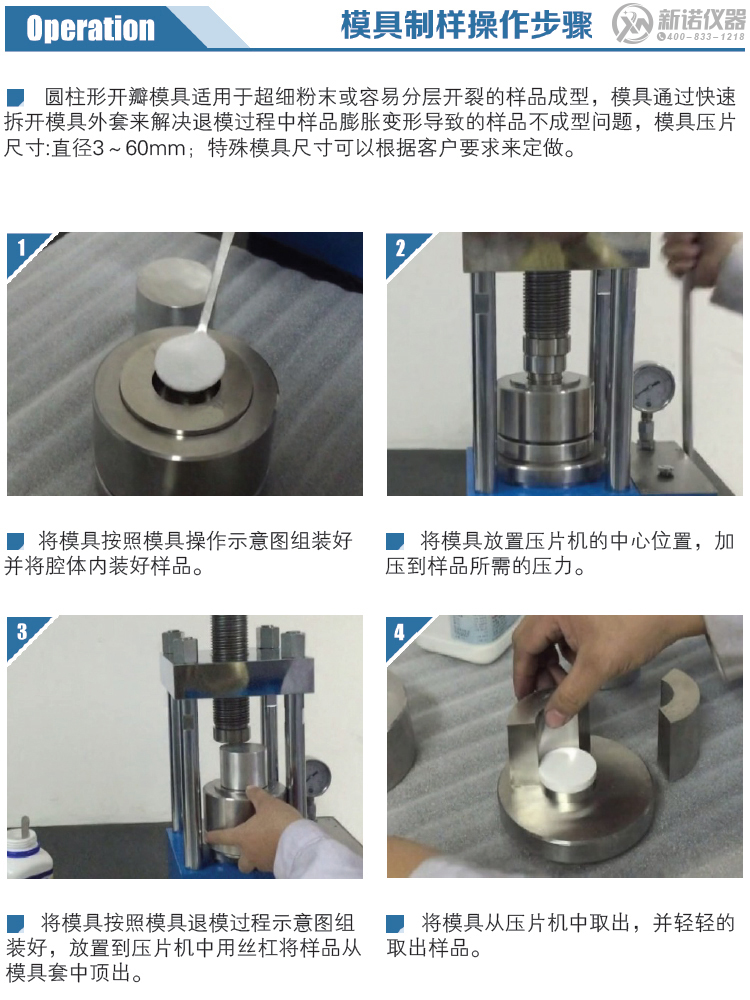

        新諾開瓣模具操作步驟

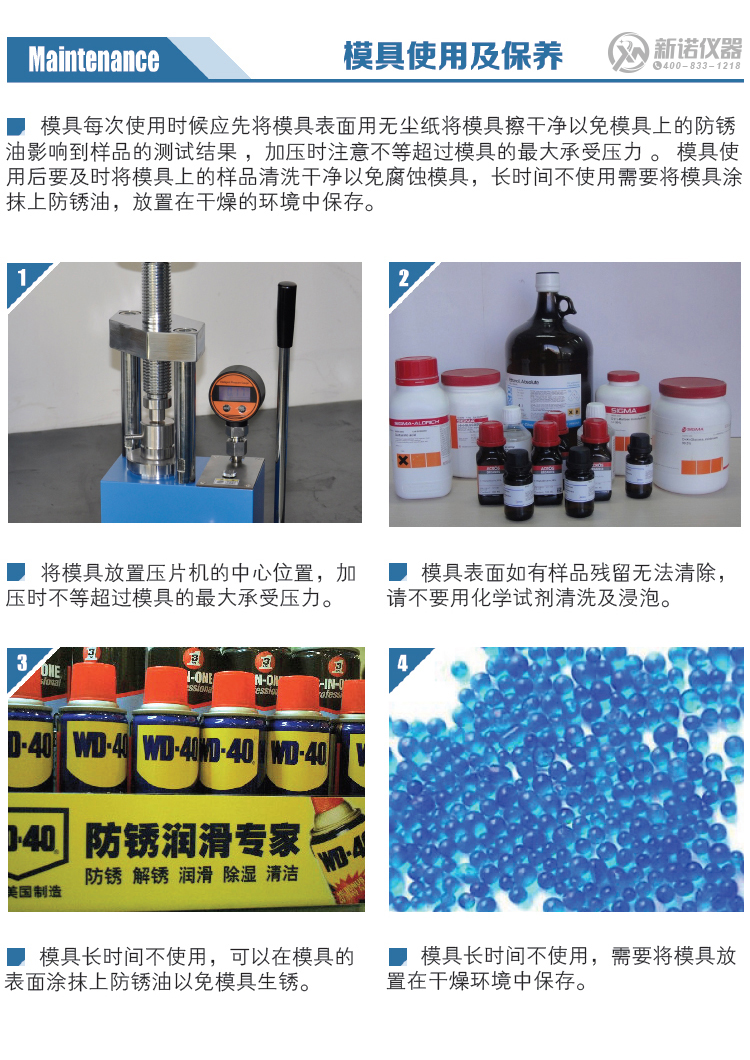

        新諾模具使用及保養

        ?
